蓄光式サインプレート

Product

蓄光式サインプレート

命を救うものづくりをコンセプトに開発
東日本大震災を目の当たりにし、何もできない自分たち
コンクリート会社として何かできないか?
辿り着いたのが「蓄光式サインプレート」です。開発当初、桝・側溝蓋の『グレーチング』に蓄光式避難誘導標識を入れ、取替可能(業界初)としてスタートしましたが、現在改良を重ねグレーチングだけでなく、路面に直接設置することにより場所を選ばず、設置できるようになりました。

また、自治体、施設、観光地のPRや、社名ロゴ、広告などT・P・Oに応じ、幅広い活用方法を実現しました。
蓄光にすることにより、今までにない夜間の的確な誘導。「ライフライン切断時の最後の誘導標識になれば」と、その灯に私たちの思いを込めました。
みえぎんビジネスプラン

カタログダウンロードパンフレットダウンロード

『防災製品等推奨品マーク』を取得

この度、川本コンクリート製 蓄光式サインプレートが、一般社団法人 防災安全協会より『防災製品等推奨品マーク』に認定されました。
この制度は、防災安全協会が設立した災害時に役立つ防災製品に対して推奨する制度です。

一般社団法人 防災安全協会
http://bousai-anzen.com/logo.html

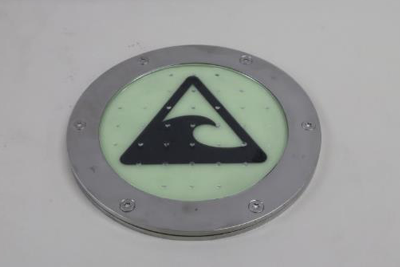

仕様

太陽光を蓄積し、暗闇で長期発光する高輝度蓄光材を使用することにより、“ライフライン切断時”の最後の誘導としてご使用いただけます。
特殊素材使用で耐久性・撥水性が高く、屋外仕様を実現しました。
日没12時間後の残光輝度3mcd/㎡以上

外寸φ150
主な材質 ポリカーボネイド
     蓄光式シリコーンゴム
     SUS304

様々な用途に対応

グレーチング蓋
桝、側溝などのグレーチングに視認性の良いφ150のプレートを装着

ダクタイル蓋
鋼製だけでなく、鋳物鋳鉄製品にも装着可能

オリジナルサイン
自治体、施設、観光地のPRや社名ロゴ、広告など、オリジナルサインでご使用いただけます。

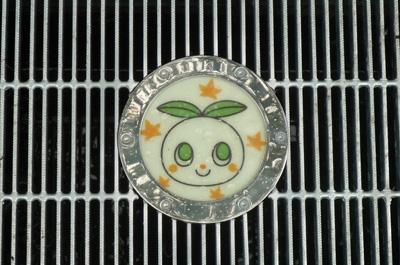

※写真 度会町ゆるキャラ版

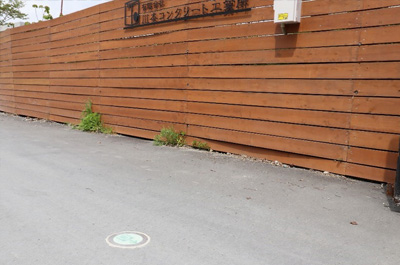

路面に直接
サインプレートは、路面に直接設置可能です。その為、場所の確保が容易になりました。

蓄光式シリコーンゴムに新製品のブルーアースを採用

新製品 ブルーアース

国内初の屋外長期対応型製品
蓄光製品の中でも特に耐震にすぐれた製品
蓄光寿命は、従来比5倍の耐用年数を想定※従来寿命 2,3年
※輝度測定試験 実施済み

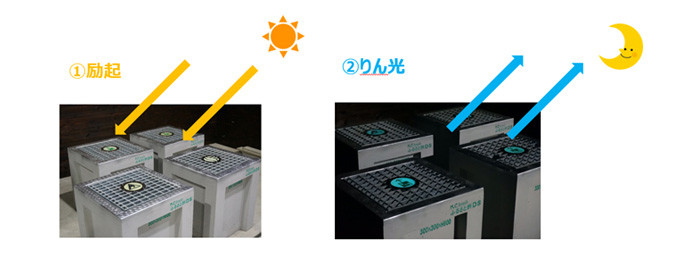

光(紫外線)を吸収し、暗闇で発光

道路側側溝蓋

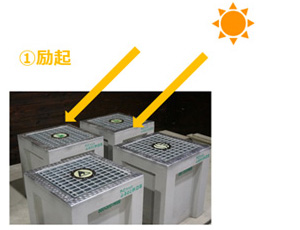

①太陽や蛍光灯の紫外線で光エネルギーを吸収(励起)

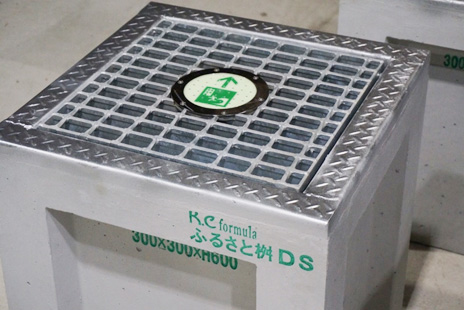

視認性の良いφ150と大きな標識

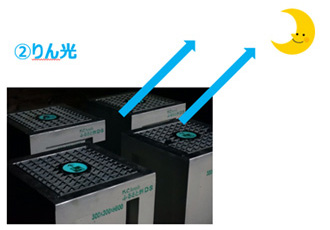

②吸収した光エネルギーを発光として放出(りん光)

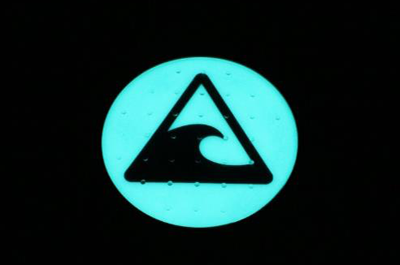

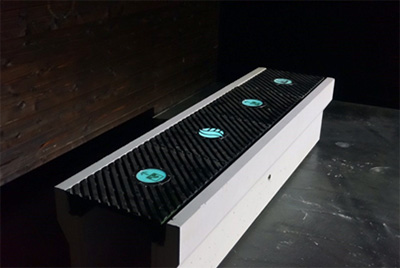

暗闇での発光の様子

素材にポリカーボネイドを使用

製品名 ノバレックス 7025L1

マーク表面を保護している素材にポリカーボネイドを使用
※自販機取り出し口などに使用されているもの

ポリカーボネイドのなかでも抜群の耐衝撃性を持ち、透明性に優れ、実用温度は-40℃~+120℃と広い範囲となっています。

自己消火性があり、火災の心配のある分野にも多用されています。
また、耐候性に優れている為、野外使用用途などにも様々な実績を持っています。
毒性がない為、食品容器や医療器具にも最適な素材となります。

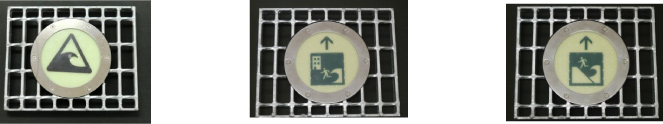

避難誘導マークの種類例

JIS避難誘導標識

JIS避難誘導標識は、ISOでも津波注意、津波避難場所、津波避難ビルが2008年に国際登録されており、世界共通標識となっております。2020年オリンピック・パラリンピック東京大会に向け、外国人観光客等に対する災害が発生した際の避難誘導が地理などに疎い観光客をおもてなす需要な要素だと考えております。
現在、島地・海岸線沿いなどに避難誘導標識があります。
立て看板、壁などの標識、道路標識だけでなく、デットスペースの有効利用により、足元避難誘導標識の認知向上を目指して。

我が国提案の津波図記号3種類が2008年国際登録されました。

世界共通標識

  • 津波注意
    国際登録WSW014
  • 津波避難ビル
    国際登録WSE003
  • 津波避難場所
    国際登録WSE0024

避難誘導マークの種類例

施工例

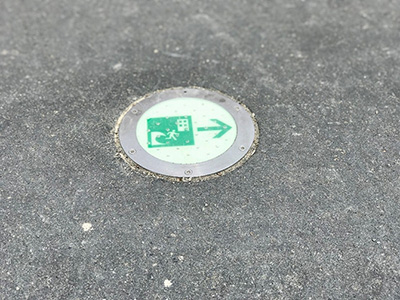

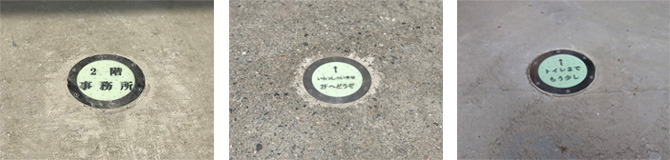

  • 施工例1 路面用サインプレート

    サインプレートを直接路面に表示することにより、場所の確保が容易になりました。
    路面用サインプレート
  • 施工例2 路面用オリジナルサインプレート

    サインプレートの標示は、取替可能。
    活用方法は無限大!
    路面用サインプレート

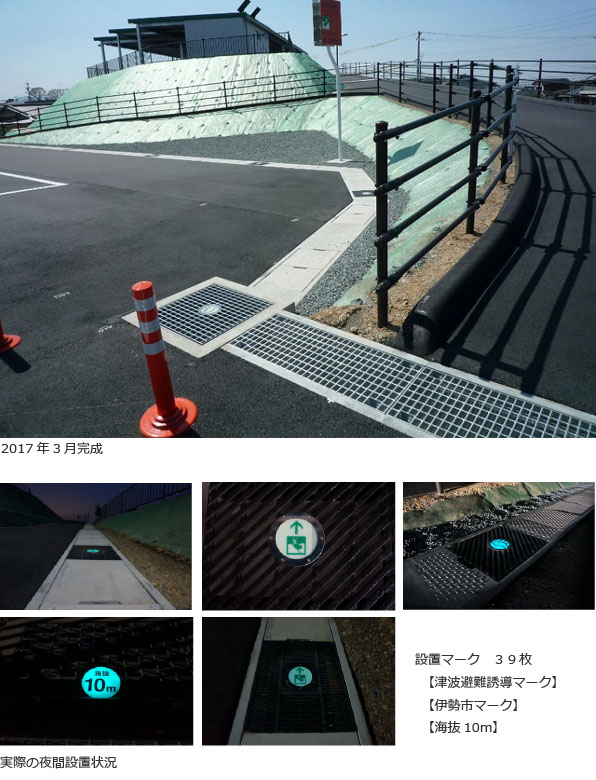

  • 施工例3 避難誘導サインプレート

    磯町避難マウンド施設へ避難誘導ダクタイルグレーチング設置

    磯町避難マウンド

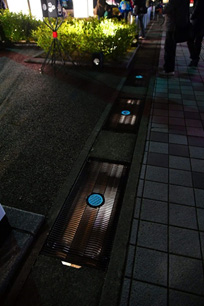

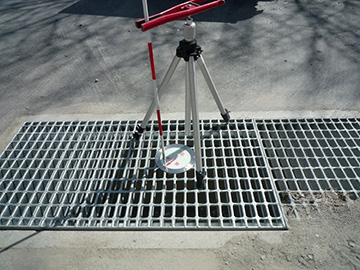

  • 施工例4 境界サインプレート

    グレーチングの上に境界標が必要となり、暗闇でも発光する蓄光式境界標プレートとして採用

    本田忠勝像前 夜間

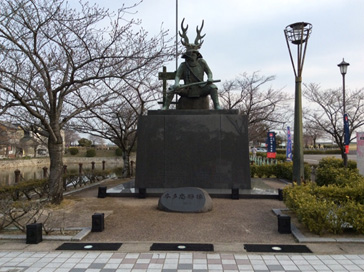

  • 施工例5 オリジナルサインプレート

    鋳物の街 桑名市九華公園の本多忠勝像前に、設置頂きました。

    桑名市九華公園 本多忠勝像前本田忠勝像前 夜間、りん光時の様子夜間

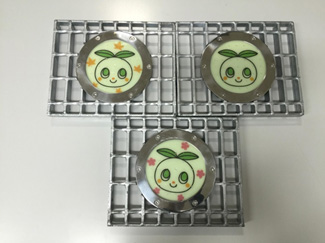

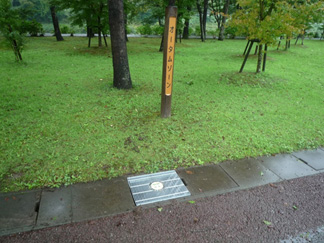

  • 施工例6 オリジナルサインプレート

    地元役場とのコラボ企画
    度会町様のゆるキャラ「ティーナ」版を制作、宮リバー公園3箇所に設置し、子供たちに見つけてもらいました。


    度会町ゆるキャラ「ティーナ」ティーナ

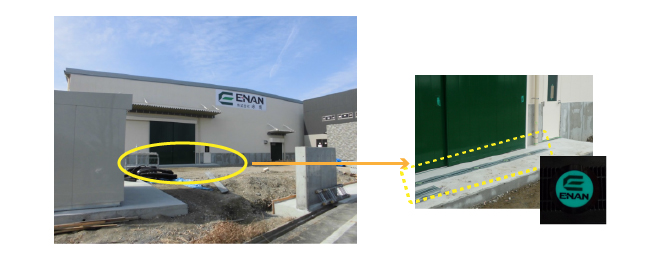

  • 施工例7 企業ロゴサインプレート

    (株)永南様新社屋入口付近に会社ロゴマーク設置
    全国から配電盤の設計・加工などを手掛ける永南様新工場

    ロゴマーク
